Beschrijving Senten, tusschensporen.

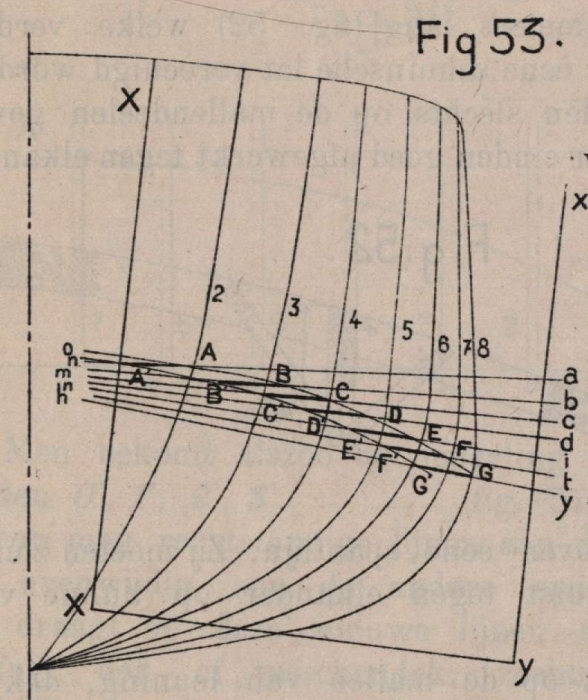

Wil men nochtans omtrent den vorm der plaat voor het middenschip meetkundig bepalen, dan handelt men als volgt : Na den buitenkant A. B. C. D ... der sent op de spanten te hebben aangeduid, trekt men door elk harer snijpunten met de spanten, normaal aan hunnen omtrek, de lijnen a A o, b B n, c C m ..., waarop men van uit de punten A, B, C ... de breedten der sent, in het dwarsscheepsch plan der spanten genomen, afzet. Men bekomt aldus de lijn A’ B’ C’... of den binnenkant der sent. Trekken wij twee rechte lijnen xy, XY, rechtstandig op de middennormaal dl, tusschen dewelke het gedeelte der sent begrepen is dat men wil uitslaan.Auteur J. De BorgerUit bron De Borger, J. (1901). Uitslaan van ijzeren of stalen sche... (pagina 82)Download de volledige versie
